Auto-Atención & Transformers

S1: Atención de Producto Escalar (Queries, Keys, Values)

Prof. Francisco Suárez

Universidad Católica Boliviana

2026-04-14

Agenda de Hoy

  1. 🔁 De atención Bahdanau → auto-atención
  2. 🗝️ La abstracción Query / Key / Value
  3. 📐 Producto escalar escalado: la operación central
  4. 🎭 Softmax como selector suave de información
  5. 🧪 Implementación desde cero con NumPy y PyTorch
  6. 🗺️ Visualización de mapas de atención

Objetivo

Entender el mecanismo de atención de producto escalar — la operación fundamental que permite a cada token “consultar” a todos los demás sin procesamiento secuencial ni ventanas locales.

Prerequisitos: Atención Bahdanau/Luong (Semana 7 S3), CNNs (Semana 8)

Del Cuello de Botella a la Auto-Atención

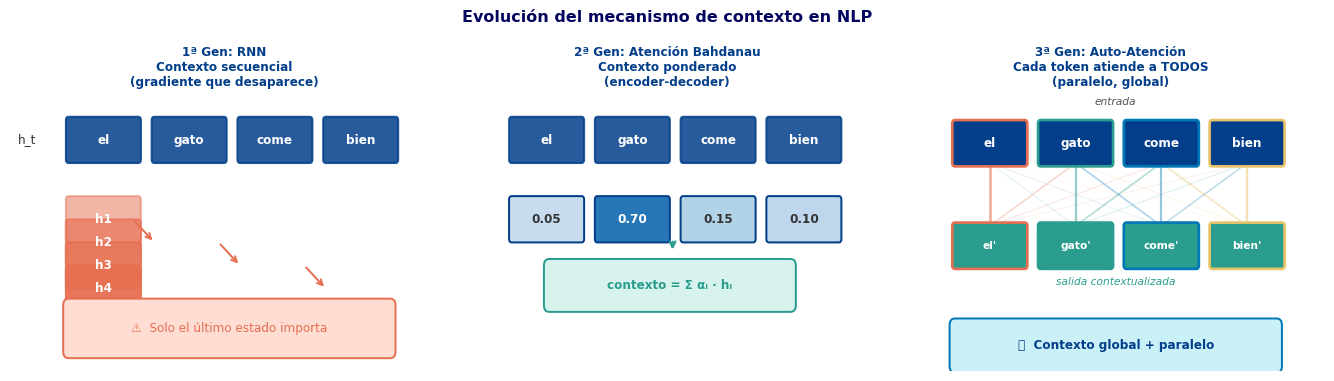

Tres Generaciones de Contexto

La Limitación Residual de la Atención Bahdanau

Atención en Seq2Seq (Semana 7 S3)

\[\alpha_{t,i} = \frac{\exp(e_{t,i})}{\sum_j \exp(e_{t,j})}, \quad e_{t,i} = \mathbf{v}^\top \tanh(\mathbf{W}_h \mathbf{h}_i + \mathbf{W}_s \mathbf{s}_t)\]

\[\mathbf{c}_t = \sum_i \alpha_{t,i} \mathbf{h}_i\]

¿Qué funciona bien? - El decoder mira toda la secuencia encoder ✅ - Resuelve el cuello de botella ✅

¿Qué sigue siendo un problema? - El encoder sigue siendo una RNN → secuencial ⚠️ - Un token encoder no puede “ver” a otros tokens encoder simultáneamente - El contexto de “gato” no sabe nada de “come” hasta que la RNN llega allí

La pregunta clave

¿Y si eliminamos la RNN completamente?

¿Podemos construir representaciones contextuales directamente, sin procesar token por token?

\[\mathbf{h}_i = f(\mathbf{e}_1, \mathbf{e}_2, \ldots, \mathbf{e}_T)\]

donde \(\mathbf{h}_i\) depende de todos los tokens a la vez.

Respuesta: Auto-atención (self-attention)

  • El mecanismo de atención se aplica sobre la misma secuencia
  • Como fuente y destino: la oración se atiende a sí misma
  • Sin recurrencia: completamente paralelo

La Metáfora Banco de Datos

Queries, Keys y Values

Analogía: motor de búsqueda

Imagina un diccionario con claves y valores:

Clave (Key) Valor (Value)
“recetas de pasta” [enlace a receta]
“tempo de pasta” [enlace a música]
“precio de pasta” [enlace a mercado]

Si tu query es “cómo preparar pasta”: - Se compara con cada key - Claves similares → pesos altos - Resultado = combinación ponderada de los values

En auto-atención

Cada token genera tres vectores:

\[\mathbf{q}_i = \mathbf{W}_Q \mathbf{e}_i \quad \text{(¿qué busco?)}\] \[\mathbf{k}_i = \mathbf{W}_K \mathbf{e}_i \quad \text{(¿qué ofrezco?)}\] \[\mathbf{v}_i = \mathbf{W}_V \mathbf{e}_i \quad \text{(¿qué comparto?)}\]

Tip

Q, K, V son proyecciones lineales del mismo embedding. Las matrices \(\mathbf{W}_Q, \mathbf{W}_K, \mathbf{W}_V\) se aprenden durante el entrenamiento.

El token \(i\) usa su \(\mathbf{q}_i\) para “preguntar” a todos los demás tokens. Cada token \(j\) responde con su \(\mathbf{k}_j\). La información se transfiere a través de \(\mathbf{v}_j\).

La Mecánica Completa

Paso 1: Scores de similaridad

Para el token \(i\) preguntando sobre el token \(j\):

\[s_{ij} = \frac{\mathbf{q}_i \cdot \mathbf{k}_j}{\sqrt{d_k}}\]

  • Producto punto: ¿qué tan “compatible” es mi query con esa key?
  • \(\sqrt{d_k}\): escala para evitar gradientes muy pequeños (ver siguiente slide)
  • Resultado: matriz de scores \(S \in \mathbb{R}^{T \times T}\)

Paso 2: Pesos de atención

\[\alpha_{ij} = \text{softmax}_j(s_{ij}) = \frac{e^{s_{ij}}}{\sum_k e^{s_{ik}}}\]

Cada fila de \(\alpha\) suma a 1 → distribución de probabilidad sobre posiciones.

Paso 3: Salida contextualizada

\[\mathbf{z}_i = \sum_j \alpha_{ij} \mathbf{v}_j\]

El nuevo vector del token \(i\) es la media ponderada de los values, donde los pesos son los \(\alpha_{ij}\).

Forma matricial completa

\[\text{Attention}(\mathbf{Q}, \mathbf{K}, \mathbf{V}) = \text{softmax}\!\left(\frac{\mathbf{Q}\mathbf{K}^\top}{\sqrt{d_k}}\right)\mathbf{V}\]

Donde \(\mathbf{Q}, \mathbf{K}, \mathbf{V} \in \mathbb{R}^{T \times d_k}\) son las matrices de todos los queries, keys y values.

Note

La operación es completamente matricial → se puede ejecutar en paralelo para todos los tokens simultáneamente.

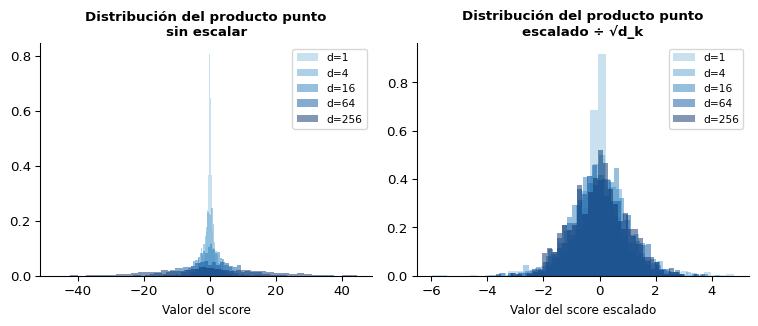

¿Por Qué Escalar por \(\sqrt{d_k}\)?

El Problema con el Producto Punto Crudo

Intuición estadística

Si \(q_i, k_j \sim \mathcal{N}(0, 1)\) con dimensión \(d_k\):

\[q \cdot k = \sum_{l=1}^{d_k} q_l k_l\]

Media: \(\mathbb{E}[q \cdot k] = 0\)

Varianza: \(\text{Var}[q \cdot k] = d_k\)

→ La desviación estándar del producto punto crece como \(\sqrt{d_k}\)

Efecto sobre softmax

Con \(d_k\) grande (e.g. 64), los scores pueden ser muy grandes. El softmax se “satura”:

\[\text{softmax}([100, 101, 99]) \approx [0.27, 0.73, 0.00]\]

→ Gradientes muy pequeños → entrenamiento lento o estancado.

Con escalado, la varianza es siempre 1 independientemente de \(d_k\) ✅

Implementación Desde Cero

Auto-Atención con NumPy

Code
import numpy as np

def scaled_dot_product_attention_np(Q, K, V):
    """
    Q, K, V: (T, d_k)
    Retorna: (T, d_k), (T, T)  — salida y pesos de atención
    """
    d_k = Q.shape[-1]

    # Paso 1: scores de similaridad
    scores = Q @ K.T / np.sqrt(d_k)          # (T, T)

    # Paso 2: softmax por fila
    scores_max = scores.max(axis=-1, keepdims=True)   # estabilidad numérica
    exp_scores = np.exp(scores - scores_max)
    attn_weights = exp_scores / exp_scores.sum(axis=-1, keepdims=True)  # (T, T)

    # Paso 3: salida ponderada
    output = attn_weights @ V                 # (T, d_k)
    return output, attn_weights


# Ejemplo sencillo: 5 tokens, d_k=4
np.random.seed(0)
T, d_k = 5, 4
Q = np.random.randn(T, d_k)
K = np.random.randn(T, d_k)
V = np.random.randn(T, d_k)

output, weights = scaled_dot_product_attention_np(Q, K, V)

print("Forma de salida:", output.shape)
print("Forma de pesos:", weights.shape)
print("\nMatriz de atención (redondeada a 2 dec.):")
print(np.round(weights, 2))
print("\nCada fila suma a:", np.round(weights.sum(axis=-1), 4))
Forma de salida: (5, 4)
Forma de pesos: (5, 5)

Matriz de atención (redondeada a 2 dec.):
[[0.01 0.29 0.54 0.02 0.14]
 [0.   0.79 0.1  0.04 0.07]
 [0.17 0.12 0.35 0.16 0.2 ]
 [0.06 0.31 0.32 0.09 0.22]
 [0.02 0.56 0.19 0.05 0.19]]

Cada fila suma a: [1. 1. 1. 1. 1.]

Auto-Atención con PyTorch

Code
import torch
import torch.nn as nn
import torch.nn.functional as F

class ScaledDotProductAttention(nn.Module):
    """
    Mecanismo de atención de producto escalar escalado.
    Implementa: Attention(Q, K, V) = softmax(QK^T / sqrt(d_k)) V
    """
    def __init__(self, dropout=0.0):
        super().__init__()
        self.dropout = nn.Dropout(dropout)

    def forward(self, Q, K, V, mask=None):
        """
        Q: (batch, T_q, d_k)
        K: (batch, T_k, d_k)
        V: (batch, T_k, d_v)
        mask: (batch, T_q, T_k) — opcional, para causal masking
        """
        d_k = Q.size(-1)

        # Scores: (batch, T_q, T_k)
        scores = torch.bmm(Q, K.transpose(1, 2)) / (d_k ** 0.5)

        # Máscara causal (para decodificador): -inf en posiciones futuras
        if mask is not None:
            scores = scores.masked_fill(mask == 0, float('-inf'))

        # Pesos de atención
        attn_weights = F.softmax(scores, dim=-1)
        attn_weights = self.dropout(attn_weights)

        # Salida contextualizada
        output = torch.bmm(attn_weights, V)
        return output, attn_weights


# Prueba
torch.manual_seed(42)
B, T, d_k = 2, 6, 32

Q = torch.randn(B, T, d_k)
K = torch.randn(B, T, d_k)
V = torch.randn(B, T, d_k)

attn = ScaledDotProductAttention(dropout=0.0)
out, weights = attn(Q, K, V)

print(f"Entrada Q: {Q.shape}")
print(f"Salida:    {out.shape}")
print(f"Pesos:     {weights.shape}")
print(f"\nPesos para batch=0 (redondeados):\n{weights[0].detach().numpy().round(3)}")
Entrada Q: torch.Size([2, 6, 32])
Salida:    torch.Size([2, 6, 32])
Pesos:     torch.Size([2, 6, 6])

Pesos para batch=0 (redondeados):
[[0.121 0.078 0.033 0.693 0.053 0.021]
 [0.109 0.102 0.21  0.18  0.32  0.08 ]
 [0.57  0.149 0.054 0.091 0.06  0.076]
 [0.117 0.132 0.257 0.057 0.318 0.119]
 [0.197 0.105 0.028 0.255 0.091 0.324]
 [0.07  0.084 0.14  0.253 0.373 0.08 ]]

El Módulo Completo: Self-Attention Layer

Code
class SelfAttentionLayer(nn.Module):
    """
    Auto-atención: proyecta embeddings a Q, K, V y aplica
    atención de producto escalar.
    """
    def __init__(self, d_model, d_k=None):
        super().__init__()
        d_k = d_k or d_model

        # Proyecciones lineales aprendibles
        self.W_Q = nn.Linear(d_model, d_k, bias=False)
        self.W_K = nn.Linear(d_model, d_k, bias=False)
        self.W_V = nn.Linear(d_model, d_k, bias=False)
        self.W_O = nn.Linear(d_k, d_model, bias=False)  # proyección de salida

        self.attention = ScaledDotProductAttention()

    def forward(self, x, mask=None):
        """x: (batch, T, d_model)"""
        Q = self.W_Q(x)   # (batch, T, d_k)
        K = self.W_K(x)   # (batch, T, d_k)
        V = self.W_V(x)   # (batch, T, d_k)

        out, weights = self.attention(Q, K, V, mask)
        return self.W_O(out), weights   # (batch, T, d_model)


# Aplicado sobre embeddings de texto
d_model = 64
self_attn = SelfAttentionLayer(d_model=d_model, d_k=32)

# Simular batch de textos tokenizados
batch_size, seq_len = 4, 10
x = torch.randn(batch_size, seq_len, d_model)    # (B, T, d_model)

out, attn_weights = self_attn(x)
print(f"Entrada:   {x.shape}")
print(f"Salida:    {out.shape}   ← mismas dimensiones")
print(f"Pesos:     {attn_weights.shape}  ← T×T por ejemplo del batch")

npar = sum(p.numel() for p in self_attn.parameters())
print(f"Parámetros: {npar:,}  (solo W_Q, W_K, W_V, W_O)")
Entrada:   torch.Size([4, 10, 64])
Salida:    torch.Size([4, 10, 64])   ← mismas dimensiones
Pesos:     torch.Size([4, 10, 10])  ← T×T por ejemplo del batch
Parámetros: 8,192  (solo W_Q, W_K, W_V, W_O)

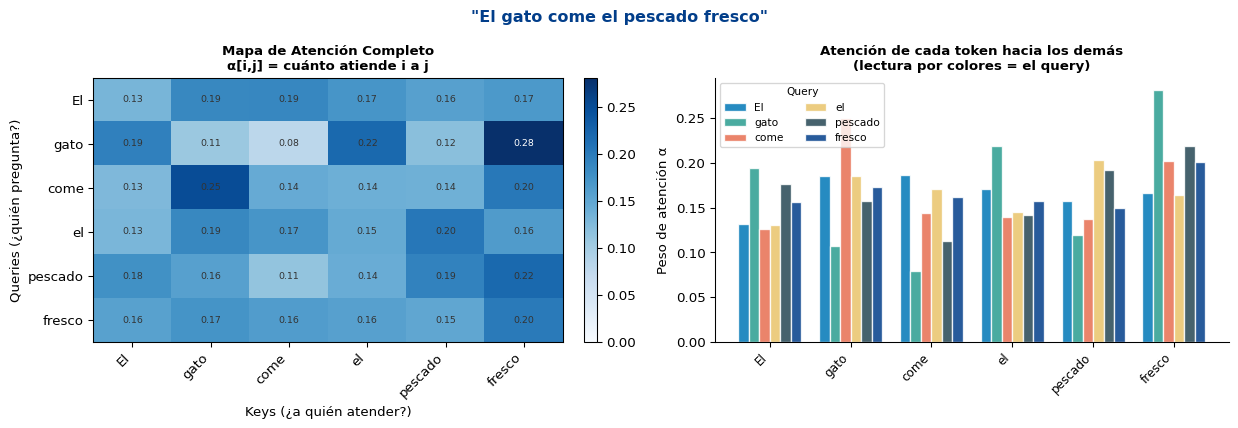

Visualización de Mapas de Atención

¿Qué Atiende Cada Token?

Interpretando el Mapa de Atención

Lectura del mapa

  • Fila \(i\): distribución de atención del token \(i\) sobre todos los tokens
  • Columna \(j\): cuánta atención recibe el token \(j\) en total
  • Los valores en cada fila suman exactamente 1.0
  • Diagonal alta: el token se atiende a sí mismo (común)

¿Qué debería capturar?

Con entrenamiento real sobre datos lingüísticos: - “gato” (sujeto) atiende fuertemente a “come” (verbo) - “fresco” (adjetivo) atiende a “pescado” (sustantivo) - “el” (artículo) atiende al sustantivo siguiente

Nota sobre los pesos “aleatorios”

En el experimento anterior, los pesos \(\mathbf{W}_Q, \mathbf{W}_K, \mathbf{W}_V\) son aleatorios (sin entrenar). Los mapas muestran la estructura del mecanismo, no dependencias lingüísticas reales.

Con un Transformer entrenado (como BERT), los mapas capturan: - Relaciones sintácticas (sujeto-verbo) - Correferencialidad (pronombre → antecedente) - Modificación (adjetivo → sustantivo)

Ref: Vig (2019), Clark et al. (2019) — interpretabilidad de BERT

Propiedades Clave de la Auto-Atención

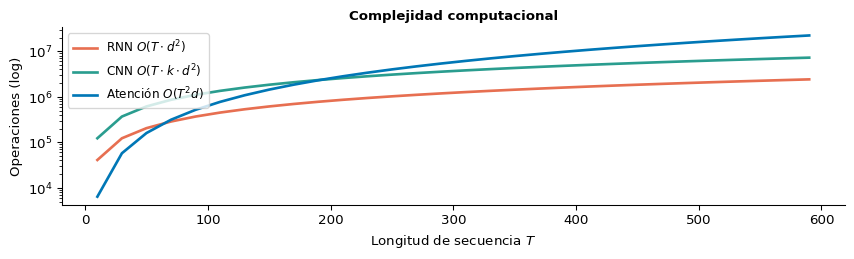

Comparación Formal

Propiedad RNN CNN Auto-Atención
Procesamiento Secuencial Paralelo Paralelo
Complejidad por capa \(O(T \cdot d^2)\) \(O(T \cdot k \cdot d^2)\) \(\mathbf{O(T^2 \cdot d)}\)
Distancia máxima entre tokens \(O(T)\) \(O(T/k)\) \(\mathbf{O(1)}\)
Operaciones secuenciales \(O(T)\) \(O(1)\) \(\mathbf{O(1)}\)
Contexto Local (LSTM mitiga) Local (\(k\)) Global

Tip

Distancia \(O(1)\): el token 1 puede atender directamente al token 512 en una sola operación. En una RNN necesitaría 511 pasos de recurrencia.

Atención Causal (Máscara Triangular)

Problema para generación de texto

En encoder (p.ej. BERT): un token puede atender a todos los demás (bidireccional).

En decoder (p.ej. GPT): al generar el token \(t\), solo puede atender a los tokens anteriores (\(1, \ldots, t-1\)). No debe “ver el futuro”.

Solución: máscara triangular inferior

\[M_{ij} = \begin{cases} 0 & \text{si } j > i \quad (\text{futuro}) \\ 1 & \text{si } j \leq i \quad (\text{pasado/presente}) \end{cases}\]

Se aplica como: scores[M == 0] = -∞ → después del softmax → peso ≈ 0

Code
T = 5
# Máscara triangular inferior
mask = torch.tril(torch.ones(T, T))
print("Máscara causal (1=visible, 0=enmascarado):")
print(mask.int().numpy())

# Aplicación sobre scores
scores_ex = torch.randn(1, T, T)
scores_masked = scores_ex.masked_fill(
    mask.unsqueeze(0) == 0, float('-inf')
)
attn_causal = F.softmax(scores_masked, dim=-1)

import matplotlib.pyplot as plt
fig, axes = plt.subplots(1, 2, figsize=(8, 3))
for ax, data, title in zip(
        axes,
        [mask.numpy(), attn_causal[0].detach().numpy()],
        ['Máscara causal', 'Pesos de atención\ncausal (softmax)']):
    im = ax.imshow(data, cmap='Blues', aspect='auto')
    ax.set_title(title, fontsize=10, fontweight='bold')
    ax.set_xlabel("Key position $j$", fontsize=9)
    ax.set_ylabel("Query position $i$", fontsize=9)
    plt.colorbar(im, ax=ax, fraction=0.046)
plt.tight_layout()
plt.show()
Máscara causal (1=visible, 0=enmascarado):
[[1 0 0 0 0]
 [1 1 0 0 0]
 [1 1 1 0 0]
 [1 1 1 1 0]
 [1 1 1 1 1]]

Experimento: Atención sobre Texto Real

Code
# Usando un vocabulario y tokenización simples
words = [
    'el', 'gato', 'come', 'pescado', 'fresco',
    'un', 'perro', 'corre', 'rápido', 'lento',
    'la', 'niña', 'lee', 'libro', 'nuevo',
]
vocab = {w: i + 4 for i, w in enumerate(words)}
vocab.update({'<PAD>': 0, '<UNK>': 1, '<BOS>': 2, '<EOS>': 3})

oraciones = [
    ['el', 'gato', 'come', 'pescado', 'fresco'],
    ['un', 'perro', 'corre', 'rápido'],
    ['la', 'niña', 'lee', 'el', 'libro', 'nuevo'],
]

MAX_LEN = 8
def tokenize(sent):
    ids = [vocab.get(w, 1) for w in sent]
    ids = ids[:MAX_LEN] + [0] * max(0, MAX_LEN - len(ids))
    return ids

tokens_batch = torch.tensor([tokenize(s) for s in oraciones])  # (3, 8)

# Capa de embedding + self-attention
torch.manual_seed(0)
d_model = 32
emb_layer = nn.Embedding(max(vocab.values()) + 10, d_model, padding_idx=0)
attn_layer = SelfAttentionLayer(d_model=d_model, d_k=16)

with torch.no_grad():
    embs = emb_layer(tokens_batch)             # (3, 8, 32)
    out, weights = attn_layer(embs)            # (3, 8, 32), (3, 8, 8)

print("Tokens batch:", tokens_batch.shape)
print("Embeddings:  ", embs.shape)
print("Salida:      ", out.shape)
print("Pesos:       ", weights.shape)
print(f"\nPesos de atención — oración 0 '{' '.join(oraciones[0])}':")
print(weights[0, :5, :5].numpy().round(3))
Tokens batch: torch.Size([3, 8])
Embeddings:   torch.Size([3, 8, 32])
Salida:       torch.Size([3, 8, 32])
Pesos:        torch.Size([3, 8, 8])

Pesos de atención — oración 0 'el gato come pescado fresco':
[[0.149 0.098 0.16  0.092 0.125]
 [0.149 0.091 0.16  0.116 0.135]
 [0.144 0.161 0.108 0.141 0.092]
 [0.108 0.141 0.095 0.143 0.115]
 [0.131 0.095 0.137 0.151 0.137]]

Resumen y Cierre

Lo Que Aprendimos Hoy

La operación central

\[\text{Attention}(\mathbf{Q}, \mathbf{K}, \mathbf{V}) = \text{softmax}\!\left(\frac{\mathbf{Q}\mathbf{K}^\top}{\sqrt{d_k}}\right)\mathbf{V}\]

Tres ingredientes: - \(\mathbf{Q}\) — “¿qué estoy buscando?” - \(\mathbf{K}\) — “¿qué puedo ofrecerte?” - \(\mathbf{V}\) — “¿qué información te doy?”

Por qué \(\sqrt{d_k}\): estabiliza la varianza del producto punto, evita saturación del softmax.

Complejidad: \(O(T^2 \cdot d)\) — cuadrática en longitud, pero completamente paralela.

Lo que ganamos

RNN CNN Atención
Contexto global ⚠️ ❌ ✅
Paralelo ❌ ✅ ✅
Distancia O(1) ❌ ❌ ✅

Aún falta…

  • Un solo “cabezal” de atención ve el espacio desde una sola perspectiva
  • No hay información posicional (el orden de los tokens es irrelevante)
  • Un solo bloque de atención no es profundo

→ Próxima sesión: Multi-Head Attention + Codificación Posicional

Para la Próxima Sesión

S2: Atención Multi-Cabeza y Codificación Posicional

Note

Problema a resolver: si aplicamos auto-atención una sola vez, el modelo ve el espacio semántico desde una única perspectiva. ¿Qué pasa si queremos capturar múltiples tipos de relaciones simultáneamente?

Ejemplo: “banco” puede significar: - Institución financiera (relación semántica) - Objeto para sentarse (relación visual) - Orilla de un río (relación espacial)

Multi-Head Attention: \[\text{MultiHead}(Q,K,V) = \text{Concat}(\text{head}_1, \ldots, \text{head}_h)\mathbf{W}^O\]

donde cada cabeza aprende una proyección diferente.

Y también…

¿Por qué necesitamos codificación posicional?

La auto-atención es invariante a permutaciones — shufflear los tokens no cambia la salida (solo los pesos):

# Esto produce la misma salida (!)
out1, _ = attn(Q, K, V)
# Permutar tokens
perm = [2, 0, 3, 1, 4]
out2, _ = attn(Q[:, perm], K[:, perm], V[:, perm])

Los Transformers necesitan ingresar el orden explícitamente.

Lectura recomendada

Vaswani et al. (2017) — Attention is All You Need, Secciones 3.2 y 3.3

Referencias

  • Vaswani, A., Shazeer, N., Parmar, N., Uszkoreit, J., Jones, L., Gomez, A. N., Kaiser, Ł., & Polosukhin, I. (2017). Attention Is All You Need. NeurIPS 2017.
  • Bahdanau, D., Cho, K., & Bengio, Y. (2015). Neural Machine Translation by Jointly Learning to Align and Translate. ICLR 2015.
  • Luong, M.-T., Pham, H., & Manning, C. D. (2015). Effective Approaches to Attention-based Neural Machine Translation. EMNLP 2015.
  • Clark, K., Khandelwal, U., Levy, O., & Manning, C. D. (2019). What Does BERT Look at? An Analysis of BERT’s Attention. ACL 2019 Workshop.
  • Vig, J. (2019). A Multiscale Visualization of Attention in the Transformer Model. ACL 2019.

¿Preguntas? 🙋

¡Gracias!

📧 fsuarez@ucb.edu.bo

🔗 Materiales: github.com/fjsuarez/ucb-nlp
